Son pocas
las oportunidades las que te da la vida de ser partícipe de eventos que te convierten
en un ser afortunado y privilegiado. En mas de 20 años de radioafición, donde
he tenido experiencias y vivencias miles, solo en un par de ocasiones he podido
operar una estación de radio que para la banda de 40 metros utilizaba una Yagi de
4 elementos. Cuando tienes esta oportunidad y palpas lo que puedes conseguir
con un sistema de antenas de este estilo, desearas el resto de tus días
disponer en forma permanente de una antena como esa.
Cuando te
subes sobre un "animal de esta especie", ya no cuentan tus años de experiencia
que te indican cuando una banda se abre y cuando se cierra. Si desde las 18:00
hasta las 10:00 del siguiente día los 40 metros pueden producir contactos a
larga distancia, con 4 elementos bien situados, la propagación para ti puede iniciar
con varias horas de antelación o culminar horas después del comportamiento
habitual de la banda. Debes mentalizarte para grandes Pile Up dificiles de manejar.
Las dimensiones
de la antena, el espacio, consideraciones de seguridad, resistencia al viento,
materiales de construcción, hacen que para un radioaficionado de la ciudad sea
imposible contar con una antena con ese tamaño y cantidad de elementos. Y si
vives en chile, no encontraras un aluminio que te garantice un tiempo de vida
decente que justifique tantos esfuerzos.
4 Ele Yagi Full Size CB1H, Antofagasta, Chile (Cañon del Norte)
Desafortunadamente,
CB1H se desintegra, , además de todo su campo de
antenas (con el cañon del norte incluido). La 4 Ele de 40M murió con rapidez
y no fue precisamente por la fuerza del viento o por el tiempo de vida de los
materiales.
No permitan
llegar al final de vuestros días en radio sin haber tenido la oportunidad de
operar algo como una antena de 4 ele para la banda de 40 metros. Es una experiencia Única.
Es algo para vivirlo, no para que te lo cuenten.
Han pasado
algunos años de esa experiencia sin visualizar en el corto o largo plazo que
pudiese volver a repetirse. Al menos
tuve la oportunidad de conducir esa tremenda antena.
Muere CB1H,
también la gaviota de la discordia (Logo de CB1H), el grupo de muchísimos contest
e hitos importantes termina separado, todo desmantelado. El proyecto Bonito y
competitivo había llegado a su fin, aparentemente.
El nuevo cañon del norte....
AL igual
que el ave fénix, con algunos de los integrantes “del Ave anterior”, algunos de
los artífices del cañón del norte, comandados por Pablo, CE1KV (Ex CE1UMY) decidieron,
bajo otra bandera y en diferente ubicación estructurar otro proyecto, potente,
sólido y sobre cimientos firmes (¿Canela, Salvia y Birra?). ¿Que cual es el nuevo proyecto?: “CB1B, COPAYAPU
CONTEST TEAM”. ¡La nueva ave Fénix de Copiapó!.
El Hijo de Juana (este simple mortal, tambien miembro de CB1B) fue convocado participar en el armado de un nuevo cañón del norte. ¿Qué radioaficionado que se
respete puede resistirse a tal tentación?. El pasado Viernes, 1ero de septiembre 2023, a las 8
de la mañana ya me encontraba en el aeropuerto listo para volar a la ciudad de Copiapó y
disfrutar del acontecimiento.
Al encuentro de la nueva antena....
El vuelo
sin inconvenientes, tranquilo, además aún no sé cómo, fui ascendido a clase
premium. Por primera vez en tierras Copiapinas y por primera vez participar en
el armado de una antena de ese estilo (no fui participe del armado y montaje de la 4 Ele de 40m instalada en antofagasta).
Pablo,
CE1KV, me recibió en el aeropuerto haciendo de excelente guía turístico. Nicolas,
XQ1KZ, después de recorrer unos 600 Kms en vehículo (desde Antofagasta a Copiapo), llegaba a la zona acompañado
por su esposa (solo locuras que la radio te motiva a realizar). ¿Como estando en Copiapó no visitas Bahía
Inglesa? Una de las tantas sorpresas de nuestro anfitrión. Exquisito desayuno con
vistas al mar, día nublado, temperatura exquisita. Un recorrido por la tranquila y cristalina
playa, muy pocas personas en el lugar que te permiten recorrer, fotografiar,
trasladarte rápidamente. El gran beneficio de visitar en temporadas donde la
gran mayoría no está de vacaciones.
Bahia Inglesa, Izq a derecha: Pablo (CE1KV), Malva Hortencia (Esposa de Nicolas), Nicolas (XQ1KZ) y el Hijo de Juana (XQ3SK).
Saliendo de
Bahía inglesa, viaje directo al territorio del toqui CE1KV. Conocer todos los
detalles del tremendo proyecto, colocar la mente a volar para poder visualizar
al momento todas las torres arriba, antenas girando, estación produciendo
muchos multiplicadores, todo esto mientras Pablo con emoción desbordante nos relata
su sueño a punto de hacerse realidad.
Ya en el centro de Copiapó tuve
la oportunidad de conocer a la hermosa familia de Pablo. No se trató de una
simple visita. Nicole y Pablo nos permitieron quedarnos en su Hogar, con plena
comodidad y tranquilidad. Pude conocer a su elocuente y alegre hija “Doménica".
El joven y regalón "Renzo” también nos dio la oportunidad de verlo en
acción y también nos acompañó en el proceso de armado. Se hicieron de tiempo
para compartir, atendernos y hacer que nos sintiésemos como en casa. Las buenas
conversas, el buen humor, los divinos platos que salieron del laboratorio de
Nicole, sumado a los buenos tragos de degustación de la suculenta colección de
Pablo, son esa sumatoria de detalles que impiden que puedas olvidar momentos
como estos. Claramente pude percibir como Nicole, a pesar de no compartir nuestra
afición, se preocupa y apoya a Pablo a cumplir sus sueños. Extremadamente
meritorio. ¡Agradezco las atenciones y cada minuto de vuestro tiempo!.
Después de disfrutar de un rico almuerzo, acomodarnos
en las piezas que cordialmente nos ofrecieron, manos a la obra.
A solo unos
pocos metros, en la misma cuadra del hogar de Pablo y Nicole, se encuentra el
QTH de los padres de Pablo. En un par de cajas, impecablemente embalada, antena
de 4 elementos para 40m esperando ser armada.
Bajo una
estricta revisión de la documentación (Nicolas al Mando (xq1kz), comenzamos a montar
la parte central de los 4 elementos y una de las partes más delicadas de la antena,

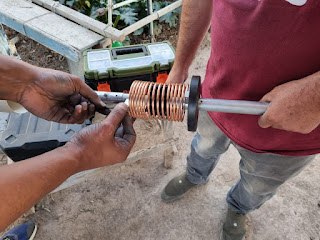

las bobinas. Una herramienta “insignificante”
y además plástica, permite la magia de poder realizar el ensamble de la bobina
sin riesgos a que pierda la forma. Entre tantos elementos y piezas costó un
poco identificar la dichosa herramienta y un poco mas costó entender el como
utilizarla. La pobre primera bobina pagó la inexperiencia, los 7 restantes,
como si hubiesen sido armadas por técnicos expertos del fabricante M2. Al analizar el diseño, claramente se consigue
entender que las bobinas, su principal función es acortar las dimensiones de la
antena y por ello M2 no declara “tratamiento especial” como tampoco valores de
inductancia.
Los XQ en acción armando el nuevo cañon del norte. Izq a derecha: XQ1KZ y XQ3SK.Bobinas, 2 por cada elemento y de iguales características para antena 4 ele 40 metros.Bobinas Armadas. Antena de 40m 4 ele yagi.
Fue un viernes,
parcialmente nublado, relativamente fresco en la sombra, sol que no calienta
mucho, pocos abrigos pues esperaba mas calor en el desierto más árido de chile.
Cayó la noche, bobinas correctamente
armadas. Asado de bienvenida, buenos cortes, vinos exquisitos, oportunidad de
conocer en persona a William, CE1WGM. Impresionante resistencia de Nicolas, quien después
de largas horas de conducción, un día entero de trabajo, aun permanecía despierto.
Buenas
reflexiones, ideas, recordando eventos pasados, no hubo modo de convencer a William
para que nos acompañara el sábado jejeej (Buen operador, además de hombre
responsable).
Casas del Toqui, justo en el QTH del "Toqui Pablo", CE1KV.Cortes varios asado de bienvenida.
(Si algo puede pasar, va a pasar) Murphy prefiere los días Sábado.......
A pesar de
acostarnos tarde, el sábado todos despertamos temprano y a alistarse pronto para volver a la
actividad que justificaba nuestra presencia. Fue otro día nublado, temperaturas
bajas, mucho menos sol que el viernes, como si en mi equipaje me hubiese traído
el clima santiaguino.
Continuando
con el armado del nuevo cañón nortino, Murphy como hacer acto de presencia,
comenzamos a evidenciar ausencia de algunos tornillos, una pieza fundamental para
conectar los dos elementos excitados que se enfasan mediante una línea paralela
metálica tampoco vino con la antena. Revisamos el manual en varias ocasiones
dudando de la ausencia de la pieza y conclusión, efectivamente la pieza era necesaria y no vino con la antena. Después de analizar posibles alternativas y el
mecanismo que pudiesen reemplazar la pieza original y que ademas mejor firmeza podía ofrecer nos pusimos manos a la obra y bien,
resuelto el inconveniente.
"Terminación" improvisada para reemplazar pieza faltante que conecta los drivers enfazados de la antena yagi de 40m.Evitamos perforaciones o modificaciones que afectaran que en un futuro se pueda colocar la pieza original.
La línea paralela
que enfasa los dos elementos excitados quedó armada. Fue necesario pasar por HomeCenter en buscar
de tornillos faltantes, amarras plásticas para sujeción al boom de la línea de enfasaje
de los dos elementos excitados (tampoco fueron consideradas como partes de la
antena).
En la tarde
noche, mientras Nicolas terminaba algunos detalles, Pablo y yo nos dimos un
salto donde Ivon (CE1WY) y su esposo José (CE1RXY), primera vez que nos veíamos
personalmente. Después de recorrer su hermosa estación compartimos un cafecito
y un queque recién preparado. Sin dudas
Copiapó tiene un buen grupo de entusiastas con proyectos interesantes y
condiciones excepcionales. ¡Muchas ganas de hacer radio!
Al retornar
al QTH de Pablo, se hizo la “Pizza Malaya”, un preparativo espectacular
elaborado por Pablo. La verdad que me encantó, al extremo que ya hice mi pedido
de ingredientes para preparar una.
Durante el disfrute de la malaya italiana, una revisión adicional al
manual de la antena, y temas pendientes para armado final de la antena. Nos
quedaba solo el domingo.
El momento mas esperado.....
Y llegó el
domingo, aun unos pequeños pendientes por terminar, Pablo con compromisos
familiares, salimos rápidamente al lugar de ensamblado (qth de los papás de Pablo)
y a trabajar. Teníamos que ser capaces de culminar todos los detalles de montaje,
trasladar la antena al territorio, armarla y ajustarla. Muchas cosas para un
solo día, además, no contaba con todo el domingo, mi boleto de avión de regreso
previsto para las 18 horas.
La mañana
se fue ultimando detalles, pendientes resueltos, al regreso de Pablo, montamos la
antena a la camioneta y listos para partir.

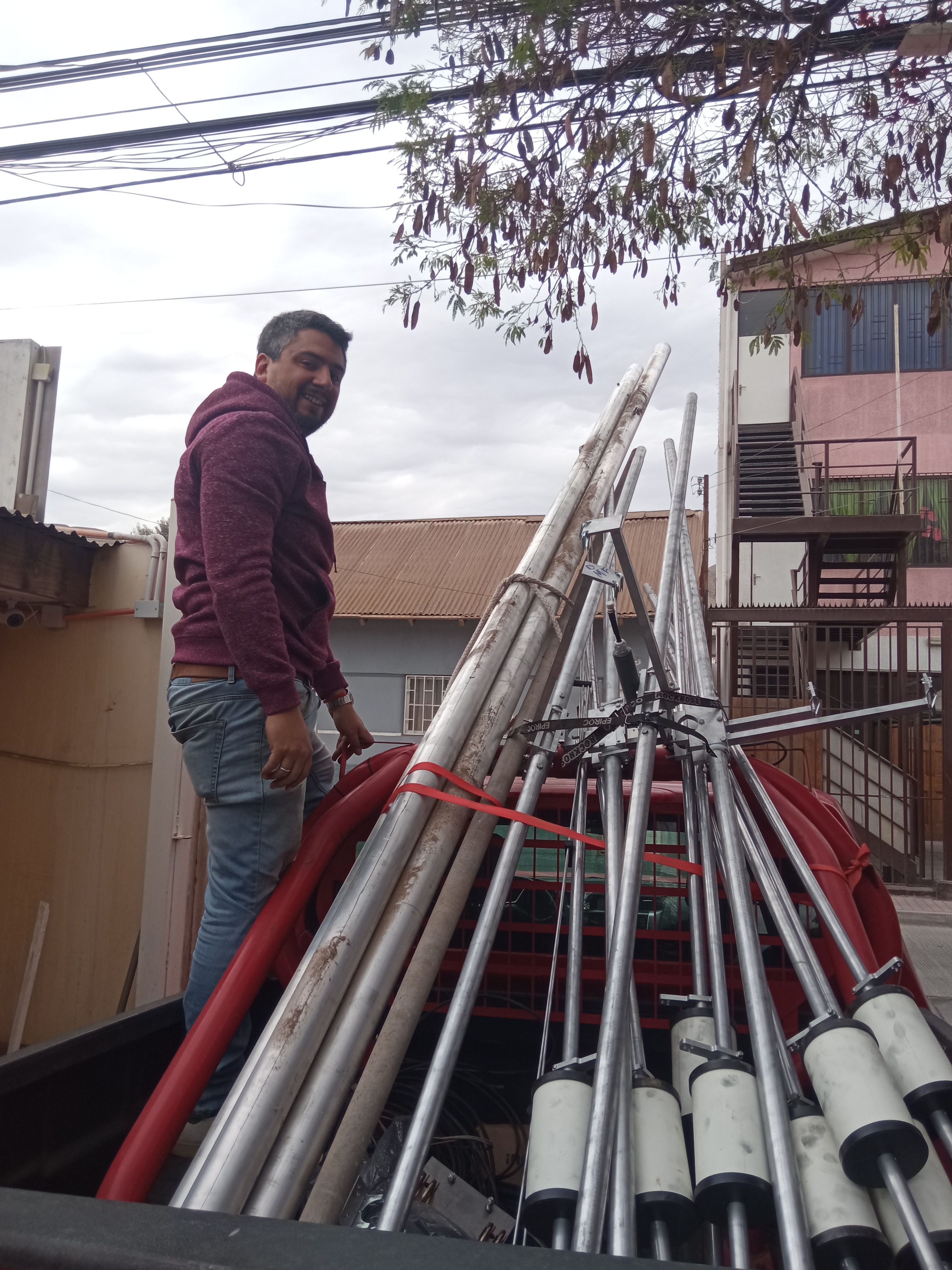

Pablo (CE1KV) y Nicolas (XQ1KZ) preparando antena para traslado a COPAYAPU.Todo listo para partir.El Toqui (CE1KV) supervisando la carga.
Camino al territorio,
coordinado Marco (CE1EW), mas conocido por “EL sultán” para dar inicio al
armado de la antena. La hora de almuerzo
reemplazada por un Café y unas galletas. Mas importante poder terminar con
nuestro objetivo.
Llegado al
territorio, rápidamente desembarcar todos los elementos de la antena, a los
minutos llegó Marco y todos los elementos de la antena en tierra. Pablo
nuevamente de regreso a Copiapó para búsqueda de mi equipaje (para poder estar
en tiempo en el aeropuerto, tendría que salir directo del armado de la antena),
tornillos y tuercas faltantes y el almuerzo.
Nicolas,
Marco y yo full trabajo en el armado. Una buena planificación y armado previo
de varias partes nos permitía avanzar como avión, todo considerado y
planificado.
Nicolas (XQ1KZ) y El Sultan (CE1EW) preocupados por la simetría de los elementos.Mecanismo de fijación al boom de la antena. A la derecha driver con balum 1:1Colocando las cuerdas para proteger del viento los elementos. Sultan y el hijo de Juana.
Pablo realmente voló sobre la carretera, sumándose a la actividad
y con elementos faltantes para el montaje. Si bien llegaron los alimentos el
equipo continuó trabajando, permitiéndose solamente libertades para hidratarnos
con unas cervezas.
Izq a derecha: XQ3SK, XQ1KZ, CE1EW y CE1KV. Hidratación garantizada!!!.
Se te fue el avión de regreso a Santiago...........
Faltando
algunos detalles en el montaje, si quería poder tomar mi vuelo, debía abandonar
los trabajos y salir corriendo al aeropuerto. Lo cierto es que pesó mas el querer terminar
el trabajo y así fue. Desistí de regresar a Santiago el domingo para poder dar
término al armado y medición de la antena. Imposible partir sin terminar el trabajo y poder visualizar el resultado de varios de días de muchos esfuerzos. Simplemente opté por no tomar el vuelo de regreso del domingo. A continuar con la instalación, vamos que se puede!!!!.
Todos expectantes......
Respetando
todas las consideraciones del montaje y siendo muy minuciosos terminamos el
montaje. El almuerzo ya frio aun esperaba por nosotros, claramente los entusiastas
preferimos realizar las primeras mediciones y ajustes.

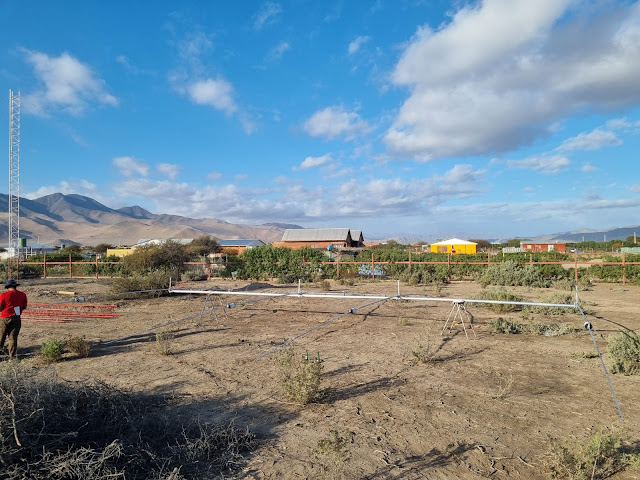

Nicolas (XQ1KZ), Willy (XQ3SK), y Marco (CE1EW) observando el resultado de la primera medición (Analizador RigExpert AA-54)
Con las medidas
iniciales recomendabas en el manual y la antena a menos de 1 metro de altura
sobre el suelo, la antena resonando muy debajo de los 7.000 khz. Eso sí, una
impedancia perfecta y una ROE de muy bajo valor. Al comenzar a acortar los elementos entre 5 y
10 centímetros por cada elemento, la antena respondió como se esperaba, la
frecuencia de resonancia subiendo, perdidas al mínimo, impedancia apropiada,
ancho de banda descrita según manual.
Primeras mediciones de la antena a menos de un metro sobre el suelo y medidas recomendadas en el manual (por suciedad en las manos parece que se trabajó bastante)Despues de reducir algunos centimetros a cada elemento, la antena responde como se espera.En un rango de 900 Khz, la ROE se mantiene por debajo de 3:1. Excelente Ancho de banda.
No continuamos
con los ajustes para dejar la antena dentro de la banda de 40 metros para no
realizar doble trabajo, claramente el efecto suelo no permite mostrar la
realidad. Los Ajustes finales serán realizados al momento de subir la antena a la torre.
Conformes
con los resultados y satisfechas las curiosidades nos acordamos del almuerzo.
Dentro del futuro shack de radio nos devoramos un almuerzo exquisito mientras
seguimos planificando y viendo como optimizar el nuevo cañón del norte.
Objetivos
cumplidos………..
Antena
terminada, algunos aspectos propuestos para mejorar la instalación. Con la
noche ya avanzada salimos del territorio, aprovechamos de visitar el territorio
del sultán y ver la maravillosa antena de 15 metros que a pesar de lo bajita
que se encuentra instalada, excelentes resultados están entregando. Menos de
unos 10 KMS separan los terrenos de Pablo (CE1KV) y Marco (CE1EW), (Ivón y
José relativamente cerca del terreno de Marco).
Al llegar al
hogar de Pablo, algunos sorprendidos por mi presencia, pues a ese horario ya debería
haber estado de vuelta en Santiago. Una paz increíble por haber culminado los
trabajos, ansiedad creciendo por los deseos de ver la antena en el aire.
Después de
la Once, Pablo nos permitió degustar uno de sus mejores Piscos, conversa
agradable, relajamiento total.
Lunes temprano, Pablo me devolvió al aeropuerto, por el camino un cafecito para desayunar, retorno a Santiago
ya pensando en la fecha de instalación de la antena. Que pasen rápido los días,
que pronto el norte de chile tenga un nuevo cañón.
Muchas gracias Pablo y equipo por permitirme ser parte de esta tremenda experiencia.
EL NUEVO CAÑON DEL NORTE.... EL RENACIMIENTO!!!
Un Xq Llamado Dercel,
XQ3SK.
